隔膜跳汰机
一，概述：
LTP300×450双室隔膜跳汰机为上动型隔膜跳汰机，它由典瓦尔(Denver)型跳汰机改制而成，隔膜与传动装置在跳汰机定一侧，其床层比较稳定，选别效果较好，维修方便，工艺操作简单，设备处理能力大可在一次选别中得到最终精矿或最终尾矿，在处理粗、中粒矿石中得到广泛应用。
LTP300×450双室隔膜跳汰机多用粗选及精选作业，适宜的分选粒度为12-0.1mm，广泛用于选别密度差较大的金、银、钨、锡、铅、锌、锰、铁等重金属矿。
二，产品结构

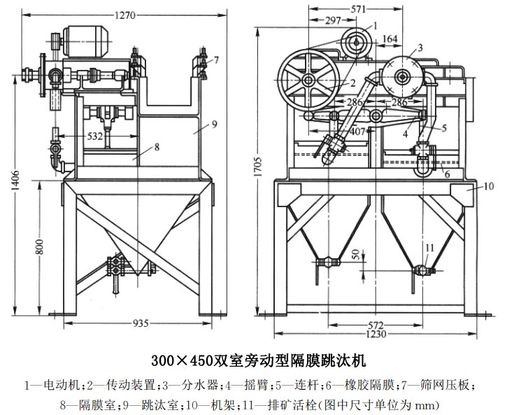

LTP300×450双室隔膜跳汰机由机架、橡胶隔膜，传动装置、跳汰斗，储矿斗等主要部分组成，机架上有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰室和隔膜室两部分，给料经每一室选别后再进入第二室选别，每室的水流分别由设在旁侧的隔膜推动运动。隔膜呈椭圆形，借周边的橡皮膜与机体连接，将水密封，在隔膜室的下方设有筛下补加水管，补加水量由阀门控制。
工作时电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰选矿。由于工作筛的上面加了一个筛子(注：此筛根据订货要求可不供给)，故跳汰机可用于处理粒度不均匀的物料。
本公司生产的最新改进LTP300×450双室隔膜跳汰机与该图结构上略有偏差，这里不做详细说明。
三，工作原理
跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。
四，技术参数
|
名称规格
|
室数
|
筛室面积(m2)
|
给矿粒度(mm)
|
生产能力(t/h)
|
冲程(mm)
|
冲次
(次/分)
|
电机功率(kw)
|
重量
(公斤)
|
|---|---|---|---|---|---|---|---|---|
|
100×150
隔膜跳汰机
|
1
|
0.015
|
-3
|
0.018-0.6
|
0
|
420
|
0.55
|
130
|
|
300×450
双室隔膜跳汰机
|
2
|
0.27
|
-12
|
3～6
|
0～26
|
322
|
1.1
|
745
|
|
370×360下动式
隔膜跳汰机
|
2
|
0.274
|
6
|
1～3
|
5～25
|
200-250
|
1.1
|
240
|
|
1000×1000下动式
隔膜跳汰机
|
2
|
2
|
1～5
|
10～25
|
0～26
|
200-350
|
1.5
|
1700
|
|
670×920侧动式
隔膜跳汰机
|
2
|
1.44
|
4～8
|
7～10
|
18～24
|
240-300
|
1.1
|
1250
|
五，生产应用
隔膜跳汰机广泛应用于处理粗、中粒度铁矿石、锰矿石及铬矿石，并大量用于选别不均匀嵌布的钨、锡、铅锌、铜、锑等金属矿物，非金属矿物中如金刚石、重晶石等也是跳汰机选矿的首选方法。用跳汰法处理含金砂矿、含铌、钽、钛、锆的原生矿石和砂矿也有广泛用场。矿石中待分离的矿物密度差越大，入选粒度范围可以越宽。例如对于含金砂矿在给料粒度小于25mm时，可以不分级入选，回收粒度下限可到0.04mm。、对于一般矿而言，实行分级入选则可有效地改善分选指标并提高设备处理能力。

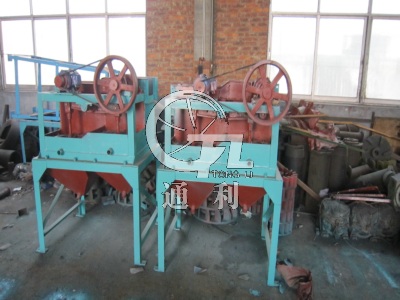

| 隔膜跳汰机生产现场 | 隔膜跳汰机生产现场 | 隔膜跳汰机生产现场 |
 |
 |
 |
