单/双曲波摇床技术详解

曲波摇床（又称波形摇床）是通利根据北矿总院设计成果，在传统直槽摇床的基础上正式投入批量生产的一种新型6-S摇床。目前已得到了广大客户的认可和广泛应用。其中包括单曲波摇床（简称单波摇床）和双曲波摇床（简称双波摇床）。

　

双曲波摇床技术原理详解：

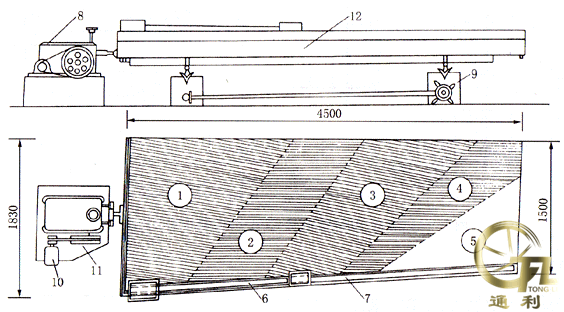

双波摇床的结构性能：双波摇床的床面特征是，在直槽床面的基础上增加两段斜条区（见图一①③两段斜条区），将单一的直线床条改为“两斜两平”双曲波状（见图一）。双波摇床适用于有色金属、黑色金属、稀有和贵金属矿砂的选别，最佳选别粒级以0.019~3mm为宜。

双波摇床的选别原理是：当矿浆给入后，斜条区段迫使矿粒在纵向运动时逆着来复条造成的斜向水流爬坡，使轻重矿粒爬行速度差和偏离角差均增大；平行条区则使精矿带平薄而且均匀地并被及时排出。“两斜两直”床条形式改善了分选条件，可显著提高在一定选别指标控制下的处理效果和回收率。尤其在处理“跑砂”现象以及比重差不够时，较之直槽摇床效果更佳。该摇床可用于粗选、精选等各段分选作业。

单曲波摇床技术原理详解：

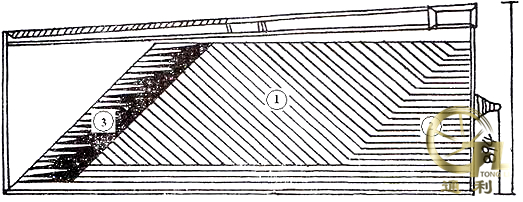

单波摇床的结构性能：单波摇床在床条结构上，设计原理与双波摇床相同，在直槽床条基础上增加了一段较宽的斜条区（见图二①段斜条区），使床条分布为“两平一斜”单曲波状。在选别各类矿砂时同样也有提高分选效率和回收率的优点。

单曲波摇床的选别原理：单波摇床的选别原理也和双波摇床相似，当矿浆给入后，大部分矿浆先纵向运动时逆着斜条区造成的斜向水流爬坡，并在此过程中，轻、重矿粒和轻矿粒因比重不同差而产生逐渐增大的爬坡速度差和偏离角度差，一段平行床条区送出尾矿；二段平行床条区使精矿流平薄而且均匀的排出。单波摇床在处理“跑砂”现象以及比重差不够时，同样有良好的效果。该摇床也可用于粗选、精选等各段分选作业。

在选别作业时，对直槽摇床、单波摇床或者双波摇床的选择，具体还应根据矿砂本身的性质而定，例如，矿砂比重，轻重矿粒比重差，矿粒大小等。目前的广泛应用表明，波形摇床在处理“跑砂”现象、分选部分难分离的矿砂时，效果优于直槽摇床，是一种选别效果优于普通6-S摇床的改良产品。
