重选厂通用流程示意图及主体设备介绍(下篇·主体设备介绍)

作者:Admin      日期:12-04-17      阅读:

重选厂通用流程示意图及主体设备介绍
(下篇·主体设备介绍)
  重选厂的通用的简易流程设计,适用于钨矿、锡矿、金矿、锆英石、钛铁砂(重选段)、铁矿(非磁性、重选段)等选厂。流程示意图请见《重选厂通用流程示意图及主体设备介绍》(上篇·通用流程示意图)
对其中重选设备作如下简单介绍:
螺旋溜槽
 常作为重选流程中的粗选设备,对矿砂进行抛尾、富集。既可用在陆地固定选厂,也可用在采金船上。通常,经过螺旋溜槽后收集的粗精矿砂再利用摇床等精选设备进行多级精选、扫选,达到最大回收效率。螺旋溜槽的回收量相对较大,且无需电力驱动,操作维护简单,只要求入流水流控制稳定。该设备回收粒度上限不如跳汰机那么大。
跳汰机/锯齿波跳汰机
 跳汰机在金矿、钨矿、锡矿、铁矿等各类选厂广泛使用。既可作为重选段富集、抛尾用,锯齿波跳汰机因跳汰效果佳,针对部分细粒矿也可作为精选设备用,我公司锯齿波跳汰机在内蒙、印尼等选厂的生产应用充分说明了这一优点。锯齿波跳汰机相对普通跳汰机还具备其他优势,例如:筛下补给水量相对减少;处理量相同,占地面积减少等。
 我公司跳汰机在锯齿波跳汰的基础上进一步进入成熟生产的跳汰设备还有圆形多室的液压径向跳汰机。该机跳汰室最多可达12室,与普通多室跳汰机不同,其跳汰室成圆形排列,稳定性在同类产品中最佳,尤其适宜在风浪较大的采砂、采金船上使用;圆形跳汰机处理量最大可达200到300吨/时,是目前国内最大的跳汰机。
6-S摇床
 摇床可以算得上是重选设备中分选精度最高的设备,故多用于矿砂的精选。与螺旋分选、跳汰分选的抛尾、富集作用不同,螺旋分选、跳汰分选是“抛弃”无用的尾砂,而摇床的作用则更近似于“挑选”出有用的精矿砂。所以在重选流程中常在粗选后使用摇床进行多段精选,得到较高品位的最终矿产品。但摇床的不足之处就是单位面积上的处理量偏小,一小时大约处理0.5到4吨矿(理论参考值,实际中因矿而异)。也因为摇床可以进行多段逐次精选、扫选,所以正规选厂都采用3段以上的摇床进行精选、再精选...我们通常在重选厂能看到的数量最多的设备就是一排排、一层层的摇床,少的几台几十台,多的数百台。

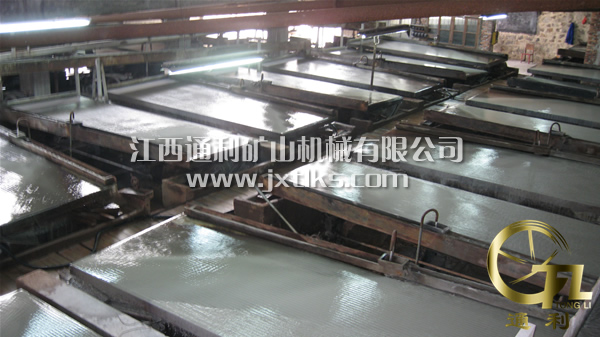

6s摇床安装与使用客户现场,生产现场

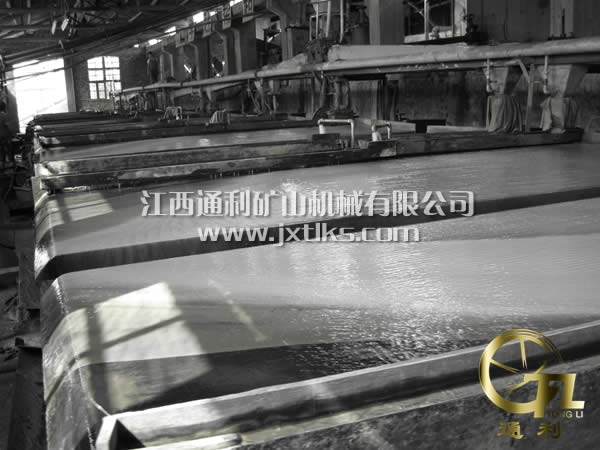

6s摇床安装与使用客户现场,生产现场
