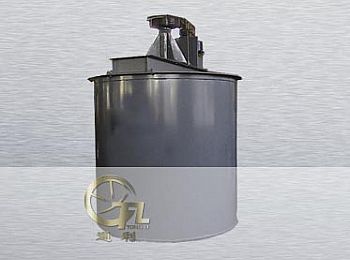

搅拌槽(桶)
![](/cn/uploadfile/small/cn20120412199155225/350x260.jpg)
一,概述:
矿浆搅拌槽适用于各种矿浆的搅拌,主要用于各种金属矿物在选矿工艺流程中的浮选或重选前的矿浆搅拌,使选矿药剂与矿浆充分混合均匀,也可以用于其它非金属矿浆的搅拌。主要作用是保证矿浆与药剂有足够的接触与作用时间,同时还起到缓冲,分配,搅拌或提升矿浆的作用。
矿浆搅拌槽的一般形式是平底桶形辐射循环螺旋浆叶轮机械搅拌式,主要用于搅拌浓度不大于30%(按重量计算),矿石密度不大于3.5,粒度小于1mm的矿浆搅拌,可用于配置矿浆自流高差不足,或者矿浆量少不适宜泵送时搅拌和提升矿浆。它的生产能力由桶体容积,矿浆浓度以及矿粒与药剂所需接触搅拌时间所决定。
我公司生产普通XB型,提升式XBT型,高浓度XBN型等各种标准矿浆搅拌槽,也可根据客户实际需求为客户定制各种非标搅拌槽,下面着重介绍普通XB型矿浆搅拌槽。

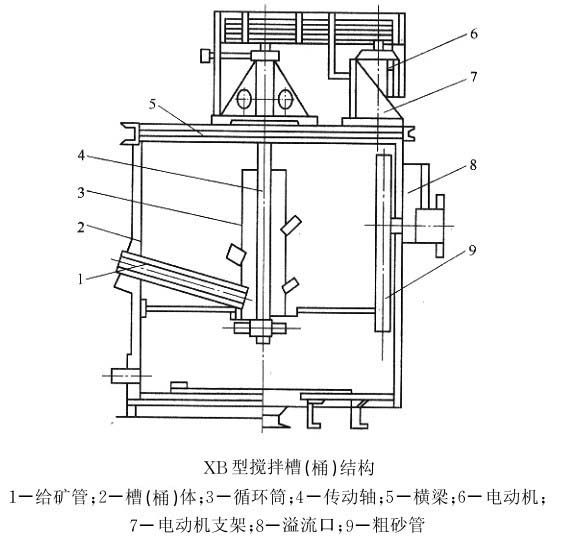

二,产品结构
XB型矿浆搅拌槽主要由槽体、竖轴、循环桶传动架和电机等部分组成。根据搅拌矿浆性质及要求悬浮程度不同,其结构上略有差异。如一般强度的搅拌常采用单叶轮无循环筒结构,叶轮转速较低,需高强度搅拌的矿浆则采用循环筒结构或多叶轮结构,叶轮转速高;高浓度矿浆的搅拌则采用大直径或大循环筒式搅拌槽。
三,工作原理

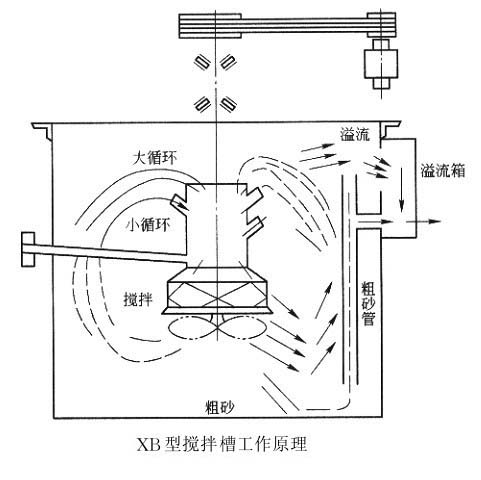

矿浆搅拌槽工作时由电动机通过三角带驱动竖轴上端皮带轮,竖轴下端辐射循环螺旋浆叶轮旋转,在叶轮的旋转作用下,矿浆和药剂产生大、小循环运动(如图所示),从而使整个槽内的矿浆、药剂达到均匀混合,搅拌桶内矿浆以达均匀的目的混匀的悬浮液由溢流口排出。
四,技术参数
型号规格及项目
|
XB-500
|
XB-1000
|
XB-1500
|
XB-2000
|
XB-2500
|
XB-3000
|
|
---|---|---|---|---|---|---|---|
有效容积(m3)
|
0.124
|
0.58
|
2.2
|
5.46
|
11.2
|
19.1
|
|
叶轮
|
直径(mm)
|
150
|
240
|
400
|
550
|
650
|
700
|
转速(转/分)
|
1000
|
530
|
320
|
230
|
280
|
210
|
|
电动机
|
型号
|
Y100L-4
|
Y132S-6
|
132M-6
|
Y160M-6
|
180L-6
|
Y225S-8
|
功率(kw)
|
1.5
|
3
|
5.5
|
7.5
|
15
|
18.5
|
|
槽体内
尺寸
|
直径(mm)
|
Φ500
|
Φ1000
|
Φ1500
|
Φ2000
|
Φ2500
|
Φ3000
|
高度(mm)
|
750
|
1000
|
1500
|
2000
|
2500
|
3000
|
|
外形尺寸
|
长(mm)
|
670
|
1130
|
1750
|
2380
|
3028
|
3610
|
宽(mm)
|
351
|
1130
|
1642
|
2162
|
2640
|
3266
|
|
高(mm)
|
1286
|
1491
|
2186
|
2846
|
3543
|
4326
|
|
重量(t)
|
0.375
|
0.685
|
1.05
|
1.65
|
3.462
|
4.292
|
五,生产应用

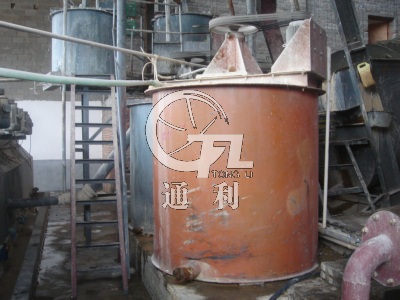

搅拌槽(桶)生产现场 | 搅拌槽(桶)生产现场 | 搅拌槽(桶)客户现场 |
![]() |
![]() |
![]() |
