梯形跳汰机
一，概述：
2LTC6109-8T梯形跳汰机的隔膜垂直地安装在跳汰室筛板下面的侧壁上，按隔膜运动方向区分，与矿流运动方向垂直称为横向侧动隔膜跳汰机。由于隔膜设置在槽体的外壁，又称为侧动外隔膜跳汰机，安跳汰室水平面形状也称梯型跳汰机。

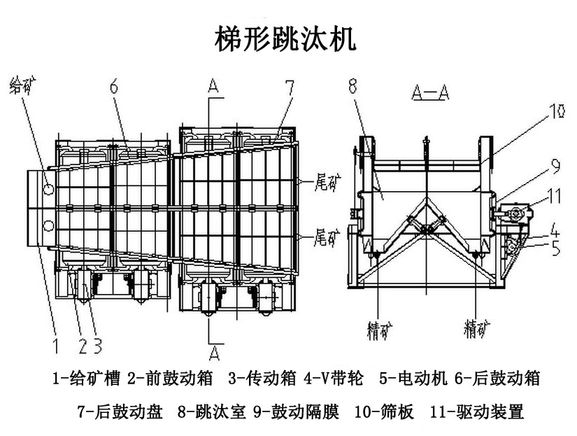

二，产品结构
三，技术参数
|
规格型号
|
双列侧动梯形外隔式
|
|---|---|
|
跳汰室数/规格
|
8室
一室给入端单列宽600mm
四室排出端单列宽1000mm
每室长 900mm
|
|
跳汰面积
|
总面积 5.76㎡
一室 0.585㎡ 二室 0.675㎡
三室 0.765㎡ 四室 0.855㎡
|
|
隔膜冲程
|
10-50mm（可调）
|
|
隔膜冲次
|
0-310次/分（无极调速）
|
|
最大给矿粒度（重矿物）
|
5mm
|
|
生产能力
|
50-100吨/时
|
|
电机功率
|
2.2KW*4（调速电机）
|
|
设备总重
|
4650KG
|
|
外形尺寸
|
4400*3060*2700
|
四，生产应用

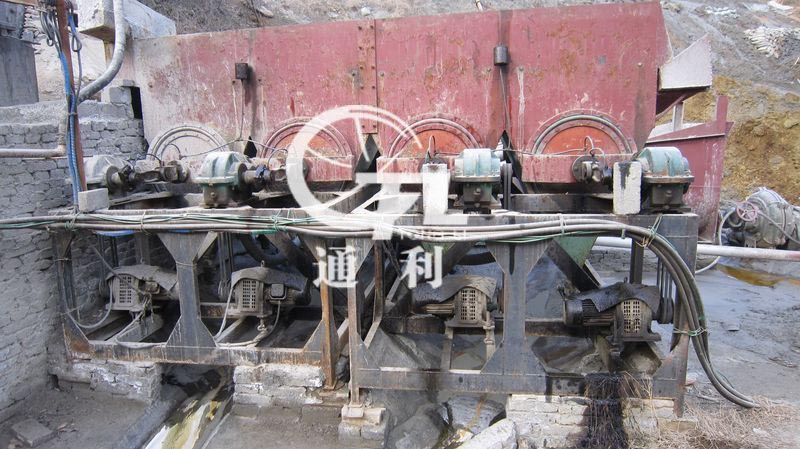

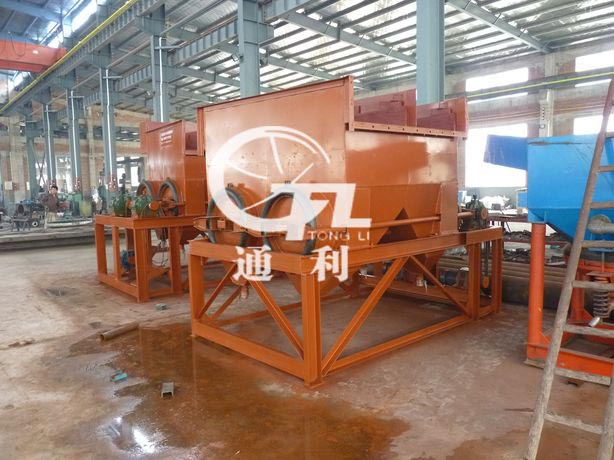

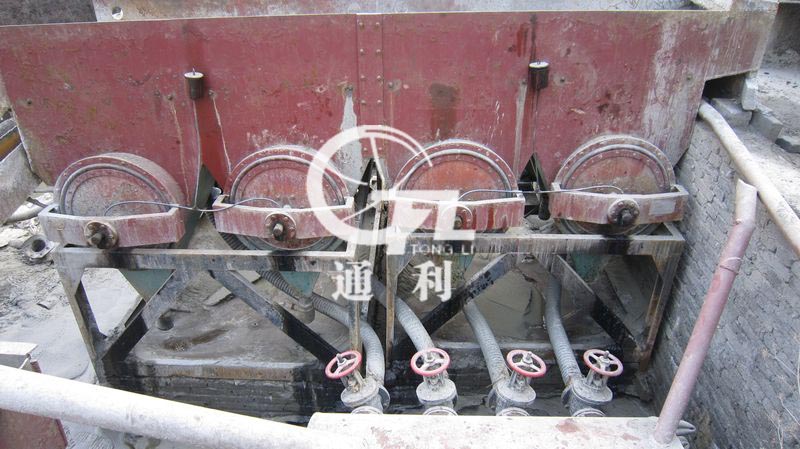

| 梯形跳汰机生产现场 | 梯形跳汰机客户现场 | 梯形跳汰机客户现场 |
 |
 |
 |
