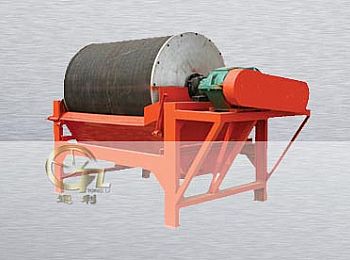

CT磁选机

一，概述：

CT系列中磁场永磁筒式磁选机，磁源采用铷铁硼永磁材料制作，依工作性质不同，永磁筒式磁选机分干式和湿式两大类型：
干式机型分上部给矿和下部给矿，上部给矿选别粒度＜10毫米，下部给矿选别粒度＜2毫米。
湿式机型分为：湿式顺流，湿式逆流，湿式半逆流三种给矿槽体。
顺流槽体给矿选别粒度＜6毫米，
逆流槽体给矿选别粒度＜0.8毫米，
半逆流槽体给矿选别粒度＜1毫米。
在给矿中磁性矿含量较低的情况下，即非磁性矿大于50%，逆流﹑半逆流﹑顺流三种磁选机的选别工艺指标基本相同。当给矿中磁性含量高，即非磁性矿低于30%，顺流式磁选机的选别工艺指标优于逆流和半逆流磁选机。
各种磁选机的磁场强度分为九个等级，即：R级﹑A级﹑B级﹑C级﹑D级﹑E级﹑F级﹑G级﹑H级。用户可根据选别矿物的种类，粒度﹑磁性和选别指标要求，选择订购相适应的机型和磁场强度等级。

二，型号说明

CT(G.N.B.S)
CT:磁选机筒式  G:干式 N:湿式逆流 B:湿式半逆流 S:湿式顺流
例：CTG表示永磁干式磁选机
CTB表示永磁湿式半逆流磁选机
CTS表示永磁湿式顺流磁选机
CTN表示永磁湿式逆流磁选机
CT(G.N.B.S)-7518：表示750×1800永磁筒式磁选机有干式﹑湿式逆流﹑湿式半逆流﹑湿式顺流四种机型。

三，产品结构和工作原理

CT系列筒式永磁磁选机，筒体及槽体靠近磁系部位采用非到磁材料不锈钢，滚筒端盖用铝铸成，其余用普通钢材制作。设备结构由机架、槽体、筒体、磁系、动力装置、给矿、给水、排矿部分组成。槽体与筒体的距离可根据矿物选分情况进行升降调节，磁系角度可任意调整。（干式机型无给水装置）。
1、 CTC干式磁选机
干矿料由料斗直接给入滚筒上部货滚筒的下部，磁性矿粒被磁力吸于滚筒表面，绕滚筒旋转到磁性边缘自然卸下。非磁性矿粒因重力和离心力的作用而与磁性产品落入不同的矿斗。磁性产品和非磁性产品中间装有隔矿板，可根据矿料的选分情况进行调节。
2、 CTB半逆流磁选机
磁系在滚筒的下部。矿浆从槽体的下方给入滚筒下部，非磁性矿物移动方向和滚筒的旋转方向相反，磁性矿物移动方向和滚筒旋转方向相同。槽体的下部插有喷水管，用来调节选别作业的矿浆浓度，把矿浆吹散成松散的悬浮状态进入分选空间，磁性矿粒在磁性的磁场力作用下，被吸在滚筒的表面上，随滚筒一起向上移动。在移动过程中，由于磁性的极性交替，使磁性矿粒成链地进行翻动，在翻动的过程中，夹杂在磁性矿粒中的非磁性矿杂被清除出来，这样便有效地达到了提高磁性产品的目的。半逆流磁选对给矿矿浆浓度和粒度变化较敏感，当浓度过大或粒度过大都会影响选矿指标。
3、 CTS顺流磁选机
给矿方向和滚筒的旋转方向或磁性矿物移动方向一致。矿浆由给矿斗直接进入到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒由滚筒下方槽体两地板之间的间隙排出，磁性矿粒被吸在滚筒表面上，随滚筒一起旋转到磁系边缘排出，磁性矿排卸处装有卸矿水管。顺流磁选机对矿物选别的适应性较广，选分空间畅通不容易阻塞，特别适用于含磁性矿物比例较大的磁选工艺。
4、 CTN逆流磁选机
给矿方向和滚筒旋转方向或磁性物移动方向相反。矿浆由给矿斗直接进入
到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒从槽体底板的尾矿孔排出，磁性矿粒随滚筒逆着给矿方向移动到给矿上端排入到磁性矿槽中，为减少磁性产品中夹带着非磁性矿物，在磁性矿排卸钱装有清洗水管。逆流磁选机由于磁性矿排出端距给矿口较近，磁翻作用差，所以磁性矿品味要稍低些，但它的尾矿口距给矿口远，矿浆经过较长的分选区，增加了磁性矿粒被磁力吸引的机会，所有这种磁选机的磁性产品回收率相当高，逆流型磁选机适合只要求非磁性产品精度的各种矿物。

四，技术参数

Φ600系列永磁磁选机技术参数

Φ1200系列永磁磁选机技术参数



五，生产应用

CT磁选机生产现场	CT磁选机客户现场	CT磁选机客户现场
