6S摇床
一，概述：
6-S摇床是重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。
二，典型摇床外形图 |
三，摇床的工作示意图 |
 |
 |
摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，最后被分成精矿，中矿和尾矿。
6-S摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡，弹簧放置在箱体内，结构紧凑，且能依次得出最终精矿和最终尾矿。
四，6S摇床的结构
本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成(如下图)。
五，技术参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：以上技术参数均以固定式摇床为准，仅供参考。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
六，产品类型
按机架分为固定式摇床(槽钢支架由水泥基础替代)，小槽钢支架摇床，LY型大槽钢支架摇床。

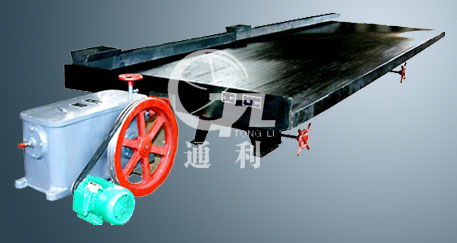

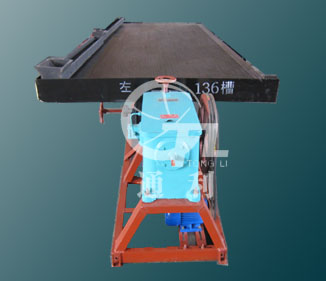

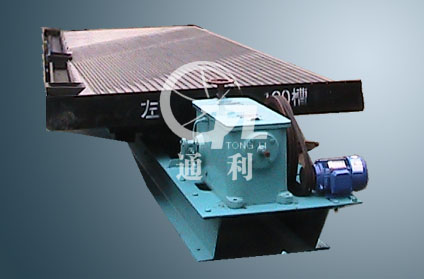

| 固定式支架摇床 | 小槽钢支架摇床 | 大槽钢支架摇床 |
 |
 |
 |
按床面长度大小可分为4.5米，3米， 2.1米和1.1米摇床（实验室摇床）。
按床面的配置可分为左式摇床和右式摇床。站在床头看床面，若给矿槽在左侧即是左式摇床，在右侧即是右式摇床。
| 左式摇床 | 右式摇床 |
 |
 |
按处理矿石粒度可分为粗砂(2-0.5mm)摇床，细砂(0.5-0.074mm)摇床和矿泥(0.074-0.037mm)摇床。
按床条规格可分为直槽46槽(粗砂)，60槽(粗砂)，88槽(中砂摇床)，100槽(新型中砂摇床)，110槽(细砂)，
120槽(综合性回收床面)，136槽(新型矿泥床面)，单波60槽，双波60槽，台浮床面等。
| 粗砂摇床 | 细砂摇床 | 矿泥摇床 |
 |
 |
 |
我公司生产6-S摇床历史悠久，产品不断改进创新，床面从最初的直槽木质摇床发展到波形玻璃钢摇床，并研发出新型中矿100槽床面，新型矿泥136槽床面，以及玻璃钢台浮床面等，使6-S摇床的处理量、回收率和富集比都有大幅度的提高。
七，生产应用
6-S摇床是选别细粒矿石应用最广泛的效率较高的一种分选设备，不仅可以作为一个独立的选矿作业，供大、中、小型选厂进行粗选、扫选、精选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(0.074-0.037mm)等不同粒级，亦可以与跳汰机、螺旋溜槽、离心选矿机，浮选机，磁选机等其他选矿设备配合使用，作为最后一道精选作业。
6-S摇床是选别金、钨、锡、钽、铌、铁、锰及其他稀有金属和贵金属矿石的主要设备之一，在钨，锡的重选过程中，据统计约有80%的精矿是通过摇床选别得出的。6-S摇床在金矿应用很普遍，砂金矿用溜槽或跳汰机粗选所得的粗精矿，再用摇床进行精选，其作业回收率可90%以上。处理脉金矿石，摇床可作为粗选设备选出一部分含金精矿；也可作为扫选设备选别混汞和浮选尾矿，能获得部分低品位含金精矿。

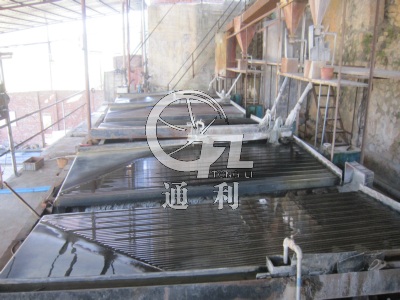

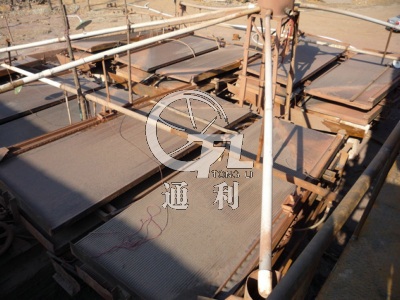

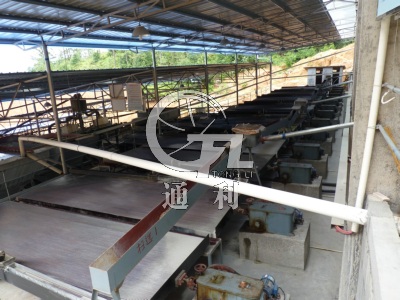

| 摇床用于锡矿扫选 | 摇床用于钨矿粗选 | 摇床用于铅锌矿 |
 |
 |
 |
