水力旋流器
一，概述：
水力旋流器是利用离心力将矿浆分级的设备，在选矿工业中主要用于分级、分选、浓缩和脱泥。水力旋流器常用作作分级设备时，分离粒度范围一般为0.3-0.01mm，主要用来与磨机组成磨矿-分级系统，在金属选矿厂中用于第二段磨矿或粗精矿再磨流程中和机械分级机组成闭路适用，以取代机检分级机；作脱泥设备是主要用于重选厂脱泥；作浓缩脱水设备可用来将选矿尾矿浓缩。该设备具有结构简单、设备费用低、生产能力大、占地面积小、基建费用、装拆和维修方便、分级粒度细、分级效率高(高达80%)等优点。它广泛应用于有色、黑色金属选矿厂、化工、制药、陶瓷等工业中。
二，产品结构和工作原理

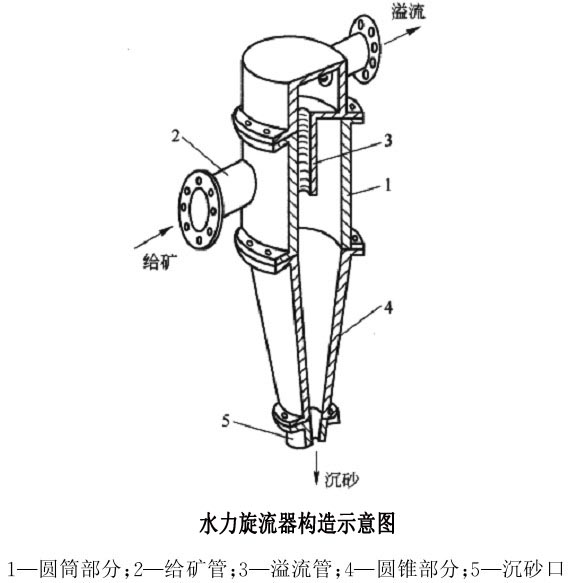

水力旋流器的构造如图所示：旋流器上部是圆筒 ,筒体上装有与筒壁呈切线方向的给矿管, 筒体中心有溢流管;下部是一个与圆筒相连的倒置圆锥体, 锥体的锥角在15°~60°之间， 锥体下端装有沉砂口，各部分之间均用法兰盘及螺栓连接，以便于更换。
当矿浆以一定的压力(0.5-2.5kgf/cm2)和流速(5-12m/s)从给矿管按切线方向进入圆柱形筒体，随即绕轴线高速旋转，产生很大的离心力。矿浆中粒度和密度不同的颗粒，由于受到的离心力不同，所以他们在旋流器中的运动速度，加速度也各不相同，粗而重的颗粒被抛向筒壁，按螺旋线轨迹下旋到底部，作为沉砂从沉砂口排出。细而轻的颗粒被带到中心，在锥形筒体中心形成螺旋矿流向上运动。
三，技术参数
|
型号及规格
|
FX-125
|
FX-150
|
FX-250
|
FX-300
|
FX-350
|
|
|---|---|---|---|---|---|---|
|
溢流粒度（mm）
|
15-250
|
25-250
|
25-250
|
25-250
|
25-250
|
|
|
处理能力（m2/h）
|
2.4-1.5
|
4.8-54
|
6.5-61.2
|
24-60
|
24-90
|
|
|
允许溢压力（kg/cm2）
|
0.3-3
|
0.3-3
|
0.3-3
|
0.3-3
|
0.3-3
|
|
|
旋流器结构参数
|
直径（mm）
|
Φ125
|
Φ150
|
Φ250
|
Φ300
|
Φ350
|
|
锥角（度）
|
200
|
200
|
200
|
200
|
200
|
|
|
圆柱体高度（mm）
|
110
|
200
|
170
|
235
|
215
|
|
|
溢流管长度（mm）
|
107
|
130
|
163
|
210
|
215
|
|
|
给矿口面积（mm2）
|
25×10
|
40×10
|
50×20
|
75
|
80×35
|
|
|
排砂管直径（mm）
|
15-30
|
15
|
35
|
50
|
25
|
|
|
外形尺寸（长×宽×高）
|
320×260×648
|
594×380×899
|
540×475×1172
|
575×550×1444
|
575×690×1510
|
|
|
重量（kg）
|
80
|
85
|
210
|
300
|
350
|
|
四，生产应用

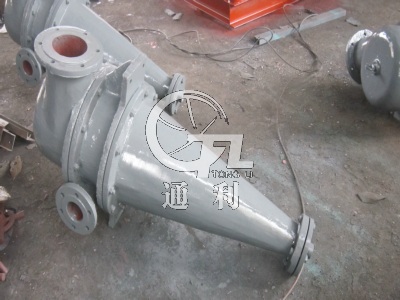

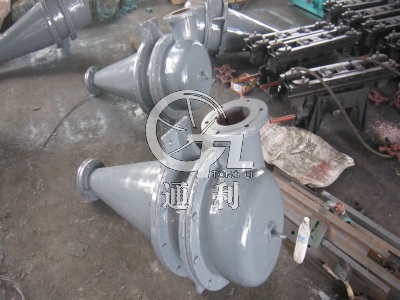

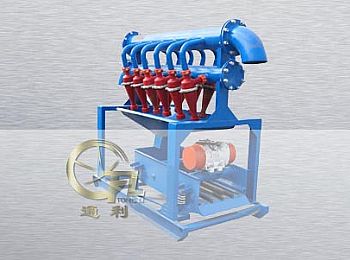

| 水力旋流器生产现场 | 水力旋流器生产现场 | 水力旋流器生产现场 |
 |
 |
 |
