螺旋分级机

一,概述:

现在我国选矿工业使用最多的分级设备是螺旋分级机,它是利用固体颗粒的大小、形状、密度的不同而在水介质中具有不同沉降速度的原理而将矿物分级的,主要在磨矿回路中用作预先分级和检查分级,还可以用于洗矿、脱泥、脱水等作业。







二,产品结构

6S摇床的结构

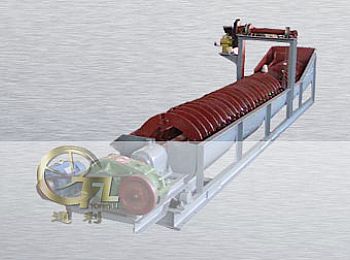

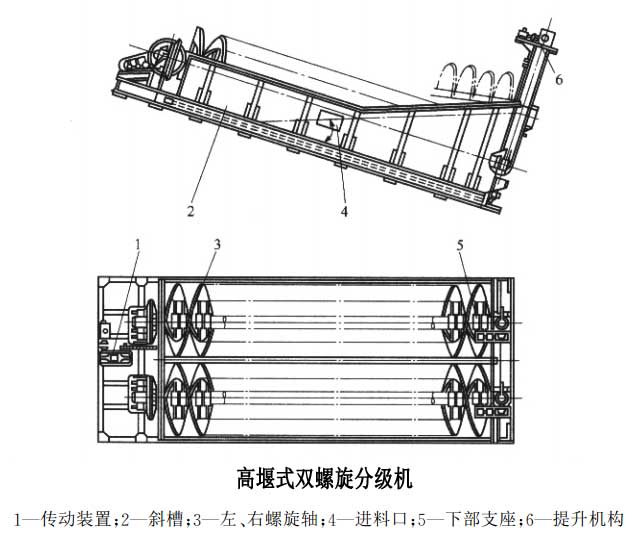

螺旋分级机构造简单,操作方便,分级槽具有较大的倾斜角度,便于同磨矿机作自流连接,螺旋分级机的外形是一个矩形斜槽,槽底倾角为12°~18.5°,底部呈半圆形。槽内安装有1或2个纵长的轴,沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋,从上部来看螺旋叶片均是向外转动。矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出,在运输过程中并进行脱水。未及沉降的细颗被表层矿浆流携带经溢堰排出。分级过程与在分泥斗中基本相同。在分级槽下端有一个框架。框架的上部横梁设有提升装置,用以调节螺旋叶片距槽底的距离,并在停车时将螺旋轴抬起,以防止矿砂沉积埋住螺旋叶片。

三,产品种类

 螺旋分级机分级液面的高低又可分为高堰式和浸入式(或称沉没式)两种。
高堰式分级机的溢流堰高于下端螺旋轴的中心,而低于螺旋叶片的上缘。分级液面的长度不大,液面可直接感受到螺旋叶片上的搅动作用,故适于粗级分级作用,分级粒度多在0.15mm以上。
浸入式分级机的下端螺旋叶片完全浸入在液面以下,分级面积大而又平稳,适于细粒级分级,分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机,其分级液面低于下端螺旋轴承,液面很小,搅动作用大,主要用于含泥砂石的洗矿。

四,主要类型和技术参数

我公司生产各种型号的螺旋分级机,高堰式、沉没式、单、双螺旋、标准型、加长型,其技术参数如下表:

规格
型号
300
500
750
1000
1200
1500
型式
高堰式、沉没式、单/双螺旋、标准型、加长型
螺旋直径(mm)
300
500
750
100
1200
1500
螺旋转速(r/min)
83~22
8~2.2
2.4~9.9
1.6~7.4
5~7
2.5~6
产量(m3/d)
返砂
35~105
54~260
100~445
1145~1370
1120~2680
1120~2680
溢流
10~30
135~77
31~163
150
230
230
配套电动机
型号
Y90L-6
Y90L-6
Y132S-6
Y132M2-6/Y90L-4
Y160M-6/Y90L-4
Y160M-6/Y90L-4
功率(kw)
1.1
1.5
3
5.5/1.5
5.5/1.5
5.5/1.5
台数
1
1
1
1/1
1/1
1/1
外型尺寸(mm)
3844
5480
6720
7979
10196
10196
645
940
1275
1700
4976
4976
835
1274
1584
3087
4080
4080
重量(kg)
主机
668
1575
2683
7710
11283
11283
电机
27
37
65
110
120
120




五,生产应用

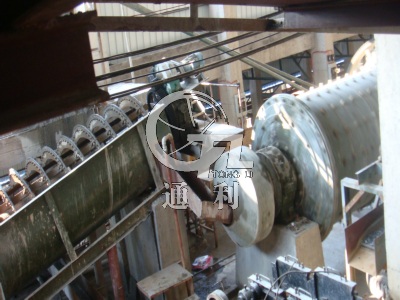

螺旋分级机生产现场 螺旋分级机生产现场 螺旋分级机客户现场
螺旋分级机_生产现场 螺旋分级机_生产现场 螺旋分级机_客户现场
