SZZ自定中心振动筛
一，概述：
自定中心振动筛用于矿石和煤等物料的粗、中细、极细各级筛分。也可用于对物料作脱水泥、脱了介质等处理。自定中心振动筛结构主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡生物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，或获得不同振幅。
二，产品特点
1、由于筛箱振动强烈，减少了物料堵塞孔的现象，使筛子具有较高的筛分效率和生产率；
2、构造简单、拆换筛面方便；
3、筛分每吨物料所消耗的电能少。
自定中心振动筛还有如下优点：由于皮带轮小心线和轴承中心线不在同一直线上，而能够消除皮带的振动现象，减少皮带的疲劳和磨损，从而可以增大筛子的振幅，进一步提高生产率。
三，产品结构

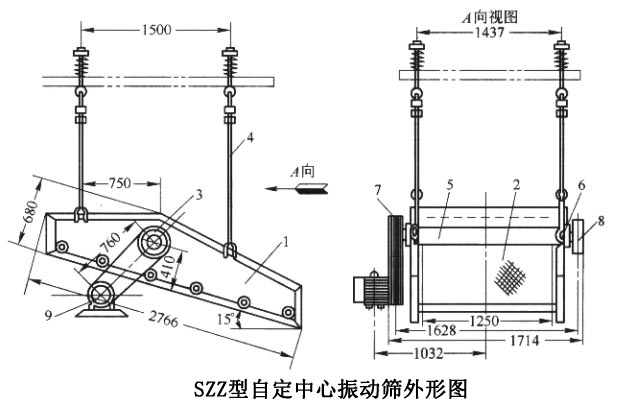

SZZ型自定中心振动筛主要由筛箱，振动器，悬吊弹簧等部分组成。筛箱用四根带弹簧的吊杆悬挂在厂房的楼板或构架上。筛箱与水平的倾角为15°~20°， 在上面固定有筛网 和振动器。 筛面可以是单层或双层。振动器的轴承座固定于筛箱侧壁 。振动器的主轴的两端装有带偏心重块的皮带轮和飞轮。主轴中部也有向一方突起的偏心重块。 筛箱的振幅可以通过增减皮带轮和飞轮上偏心重块的数量来进行调整。 电动机通过三角皮带带动振动器 ，该振动器的偏心效应与惯性振动筛相同，使整个筛箱产生振动。
四，技术参数
|
规格型号
|
筛网
层数
|
最大入料粒度
(mm)
|
筛孔
尺寸
(mm)
|
双
振幅
(mm)
|
生产
能力 (t/h)
|
振次
(次/mm)
|
倾角
|
配套电动机
|
外形尺寸
L×W×H
|
重量
(kg)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
型号
|
功率
(W)
|
||||||||||
|
SZZ600×1200
|
1
|
40
|
1-25
|
6
|
10-20
|
1000
|
15-25
|
Y112L1-4
|
2.2
|
1370×890×330
|
340
|
|
SZZ2600×1200
|
2
|
40
|
1-25
|
6
|
10-20
|
1000
|
15-25
|
Y112L1-4
|
2.2
|
1370×890×430
|
360
|
|
SZZ900×1800
|
1
|
40
|
1-25
|
6
|
20-25
|
1000
|
15-25
|
Y112L1-4
|
2.2
|
2150×1358×575
|
550
|
|
SZZ2900×1800
|
2
|
40
|
1-25
|
6
|
20-30
|
1000
|
15-25
|
Y112L2-4
|
3
|
2489×1358×770
|
620
|
|
SZZ1250×2500
|
1
|
100
|
5-40
|
2-7
|
150
|
850
|
15-20
|
Y1321S1-4
|
5.5
|
2762×1714×680
|
1100
|
|
SZZ21250×2500
|
2
|
150
|
5-40
|
2-7
|
150
|
850
|
15-20
|
Y1321S1-4
|
5.5
|
2702×1714×740
|
1300
|
|
SZZ1500×3000
|
1
|
100
|
1-40
|
8
|
220
|
800
|
15-25
|
Y132M1-4
|
7.5
|
3320×1449×787
|
2100
|
五，生产应用

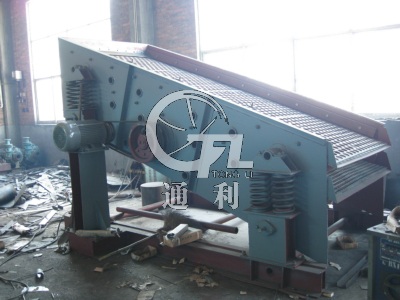

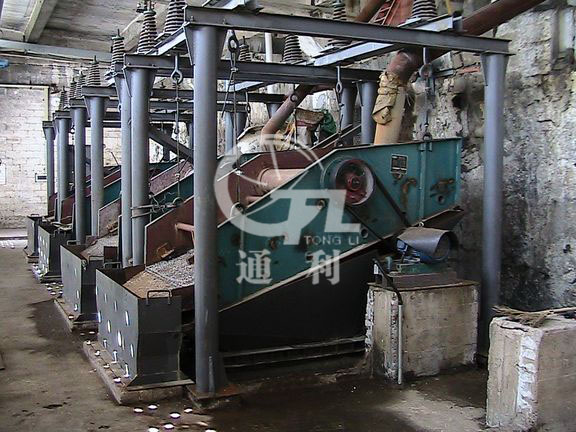

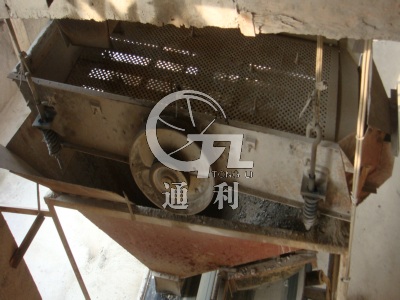

| SZZ振动筛生产现场 | SZZ振动筛客户现场 | SZZ振动筛用于珊瑚矿使用现场 |
 |
 |
 |
