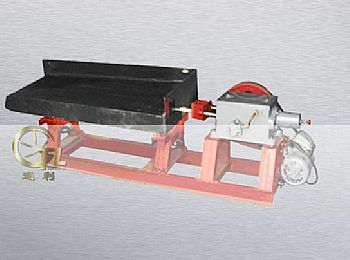

实验室摇床
一，概述：
实验室摇床比普通摇床床面尺寸要小, 适合放在室内进行选矿试验,是高校、科研院所、选厂等用来开展矿石可选性研究和试验所需要的常用重力选矿设备,其选矿效应与大尺寸摇床没有太大分别。
实验室摇床广泛用于选别钨、锡、钽、铌、铁、锰、铬、钛、铋、铅、金等其他稀有金属和贵金属矿，也可用于煤矿。可用于粗选、精选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(0.074-0.037mm)等不同粒级。它不仅可以作为一个独立的选矿作业，亦可以与跳汰机、螺旋溜槽、离心选矿机等其他选矿设备配合使用。
实验室摇床是依据入选矿物比重差和在往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别。具有不同比重矿物在床面上分带明显，精矿质量高、操作和调节方便等特点。
二，结构
实验室摇床由床头(传动机构)、床面和机架三大部分组成。床头由电动机带动，通过拉杆连接床面，使床面沿纵向作不对称的往复运动。床面一般由玻璃钢制成，其形状为梯形，在斜边上装有给矿槽和给水槽，沿纵向在床面上装有床条或刻有沟槽。摇床由机架支撑，机架上装有调坡机构，用来调节床面的横向坡度。
三，类型
我公司生产的实验室摇床主要类型为LY1100×500×430，其床头为LY型，床面材质为玻璃钢，床条有粗砂，细砂，矿泥之分，也可根据用户实际需求而量身定制床条。
选厂进行试验性研究也可选用床面2100×1050×850型小摇床，其床头有6-S型和LY供用户选择，槽钢支架有大槽钢支架和小槽钢支架之分，床面材质为玻璃钢，床条有粗砂，细砂，矿泥之分，也可根据用户实际需求而量身定制床条。
四，技术参数
|
规格型号
|
6-S/LY
|
LY
|
|
|---|---|---|---|
|
床面尺寸(毫米)
长×给矿端宽×精矿端矿
|
2100×1050×850
|
1100×500×430
|
|
|
选别面积(平方米)
|
2
|
0.51
|
|
|
给矿粒度(毫米)
|
粗砂
|
2-0.5
|
2-0.5
|
|
细砂
|
0.5-0.074
|
0.5-0.0.074
|
|
|
矿泥
|
0.074-0.037
|
0.074-0.037
|
|
|
给矿浓度(%)
|
10～30
|
10～30
|
|
|
处理能力(吨/时)
|
粗砂
|
0.5-0.8
|
0.15-0.3
|
|
细砂
|
0.2-0.5
|
0.08-0.15
|
|
|
矿泥
|
0.1-0.2
|
0.03-0.08
|
|
|
耗水量(吨/时)
|
0.2～1
|
0.1～0.5
|
|
|
冲程(毫米)
|
12～28
|
9～17
|
|
|
冲次(次/分)
|
250～450
|
280～460
|
|
|
横向坡度(度)
|
0°～10°
|
0°～10°
|
|
|
电动机
|
型号
|
Y90L-4
|
Y80L-4
|
|
功率(kw)
|
1.1
|
0.55
|
|
|
三角皮带(mm)
|
B-2007
|
A-1245
|
|
|
外形尺寸(mm)
长×宽×高
|
3040×1050×1020
|
2100×600×720
|
|
|
重量(公斤)
|
350
|
150
|
|
五，生产应用

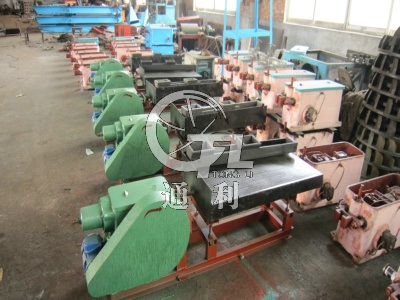

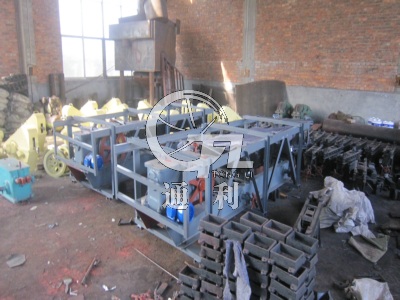

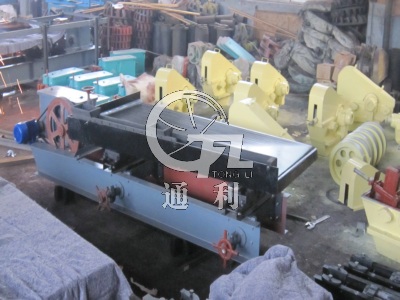

| 实验室摇床生产现场 | 实验室摇床生产现场 | 实验室摇床发货现场 |
 |
 |
 |
