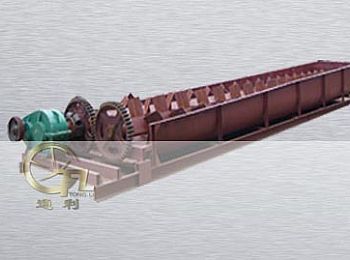

槽式洗矿机
一，概述：
洗矿机是黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石的大型设备，分为螺旋洗矿机和圆筒洗矿机两大类。我公司主要生产的以螺旋槽式洗矿机。
二，产品结构
槽式洗矿机主要由传动装置，螺旋，槽体，下部支撑，溢流槽等组成。包括：
1.传动装置：为螺旋工作的动力，由电机经三角皮带，减速机，齿轮带动螺旋转动。
2.螺旋:机子的主要工作部件，起着对矿物的搅拌作用，主轴为槽钢焊接的方轴，上端装在传动装置的机架上，下端装在下部支座上，螺旋叶片由弹簧钢板焊接而成。 S槽体：为机子的机体，由各种型钢，钢板焊接而成。
3.下部支承：其作用是支承螺旋轴。
4.溢流槽：排出泥水及杂物。
三，产品特点和工作原理
传动方式设计简单，合理，设备运行平稳。设备左右螺旋轴完成矿石擦洗和提升，螺旋叶片采用最新设计，螺旋轴下端采用先进的高分子耐磨材料和密封技术。
本机呈倾斜安装，矿物与水由进料口（进料口的位置由用户自定）进入槽体，通过螺旋轴叶轮的搅动，达到矿石的清洗作用。清洗后泥浆及杂物通过溢流槽流出（溢流口位置用户自定），矿石沉入槽底，由出料口（出料口位置用户自定）出。
四，技术参数
|
型号
|
螺旋直径(mm)
|
转速(r/min)
|
给矿粒度(mm)
|
倾斜角度(o)
|
处理量(t/h)
|
功率(kw)
|
|---|---|---|---|---|---|---|
|
2RXL320
|
Φ320×3200
|
28
|
≤30
|
≤12
|
10
|
4
|
|
2RXL400
|
Φ400×4600
|
23
|
≤30
|
≤12
|
20
|
5.5
|
|
2RXL540
|
Φ540×4600
|
23
|
≤30
|
≤12
|
25
|
7.5
|
|
2RXL750
|
Φ750×7600
|
22.7
|
≤50
|
≤12
|
50
|
40
|
|
2RXL800
|
Φ800×7600
|
22
|
≤50
|
≤12
|
70
|
45
|
|
2RXL914
|
Φ914×7600
|
21
|
≤50
|
≤12
|
100
|
55
|
五，生产应用

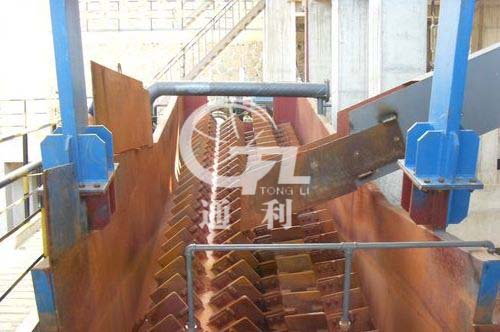

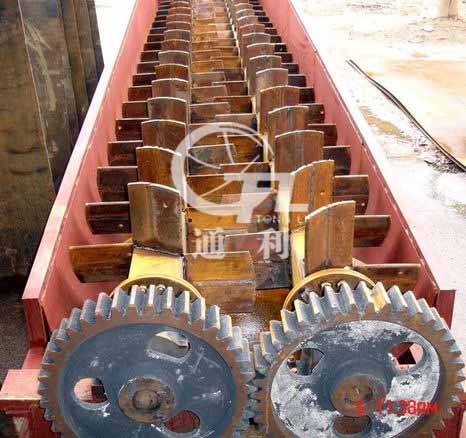

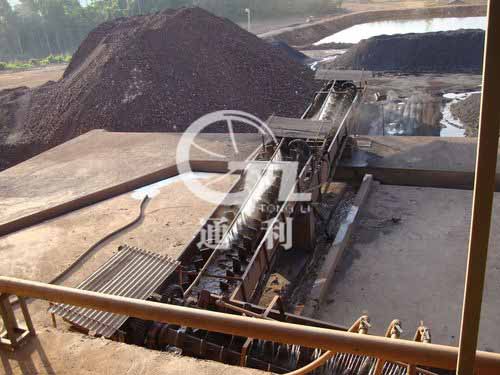

| 槽式洗矿机客户现场 | 槽式洗矿机客户现场 | 槽式洗矿机客户现场 |
 |
 |
 |
