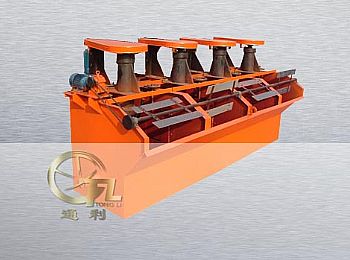

JJF浮选机
一，概述：
JJF型浮选机是由北京矿冶总院参考美国威姆科型浮选机的原理设计的一种较理想的自吸气机械搅拌式浮选机。该机具有吸气量相对稳定、固定颗粒悬浮较好、叶轮安装深度浅、电耗低以及叶轮、定子寿命长，液面平衡、分选效率高等特点。
通常，JJF型浮选机与SF型浮选机组成联合机组，用SF型浮选机作吸入槽，起自吸矿浆作用，JJF型浮选机作直流槽，这样，作业间可水平配置，不需泡沫泵也可以获得高选别指标，同时发挥各自的优点。
二，产品结构和工作原理
JJF型浮选机主要由槽体、叶轮、定子、分散罩、假低、导流管、竖筒、调节环组成。在叶轮旋转时，便在竖筒和导流管产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化气泡上升至泡沫层，单边或双边刮出即为泡沫产品。
三，技术参数
|
规格型号
性能参数
|
JJF-1.1浮选机
|
JJF-2.8浮选机
|
JJF-4浮选机
|
|
|---|---|---|---|---|
|
有效容积(m3)
|
1.1
|
2.8
|
4
|
|
|
叶轮直径(mm)
|
280
|
350
|
410
|
|
|
叶轮转速(r/min)
|
443
|
360
|
305
|
|
|
刮板转速(r/min)
|
18
|
16
|
16
|
|
|
叶轮用
电动机
|
型号
|
Y132M-4
|
Y160L-6
|
Y160L-6
|
|
功率KW
|
7.5
|
11
|
11
|
|
|
转速(r/min)
|
1440
|
970
|
970
|
|
|
刮板用
电动机
|
型号
|
Y90S-7
|
Y100L-6
|
Y100L-6
|
|
功率KW
|
1.1
|
1.5
|
1.5
|
|
|
转速(r/min)
|
1400
|
940
|
940
|
|
四，生产应用
| JJF浮选机客户现场 | JJF浮选机客户现场 | JJF浮选机客户现场 |
 |
 |
 |
