锯齿波跳汰机
一，概述：
锯齿波跳汰机是近年来研发推广使用的一种高效，节能，环保的新型重选设备，由于其处理能力大，选别粒度范围广，回收率高，操作维护简单，广泛用于砂金、钨、锡、铁、锰、钛、铬、硫、煤、金刚石等多种矿物选别和锰渣，铬渣，不锈钢渣等冶炼渣回收，矿山选矿尾矿中的金属回收，处理等。
传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由隔膜运动产生的上升，下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能跳汰机，该机采用凸轮机构传动，鼓动水流产生锯齿波形脉动曲线，其上升水流快于下降水流；上升时间短，下降时间长，克服了正弦波脉动曲线跳汰机产生的上升，下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重粒得到充分沉降，有效提高了中细粒级有用矿物的回收率，大大提高了设备的选别能力。其与正弦波跳汰机进行工业试验对比：锯齿波跳汰机作业回收率比正弦波跳汰机分别提高sn：3.01%，w：5.5%，pb：1.63%，zn：2.04%；耗水量减少30%—40%，占地面积减少1/3，且冲程可调整，由于采用电磁调速电机进行拖动使冲次可无级调节，其性能达到国内先进水平，是目前较理想的节能重选设备之一。
本公司推出的改进型JT2-2锯齿波跳汰机广泛应用于选金，选矿船上的粗选，扫选和精选作业，其组合使用有效的节省了占地空间，提高了选矿效率。改进JT4-2、JT5-2型锯齿波大颗粒跳汰机，给矿最大粒度可达60mm，采用筛上排矿，应用于重晶石矿、锰矿、铁矿等大颗粒矿石的选矿。
二，结构

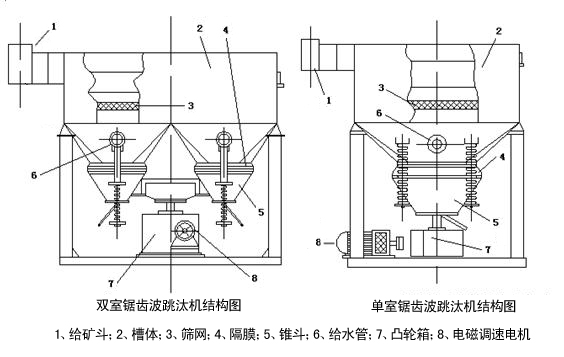

锯齿波跳汰机的传动隔膜位于跳汰室下方，由给矿斗、槽体、筛网、隔膜、锥斗、给水管、凸轮箱、电磁调速电机等组成。工作时电磁调速电机带动凸轮运转，凸轮与弹簧推动锥斗和隔膜上下运动，使槽体内产生锯齿波形鼓动水流，精矿穿透床层由锥斗下方的精矿管接出，尾矿由槽体上方的尾矿斗排出，可进行连续排矿。
三，类型

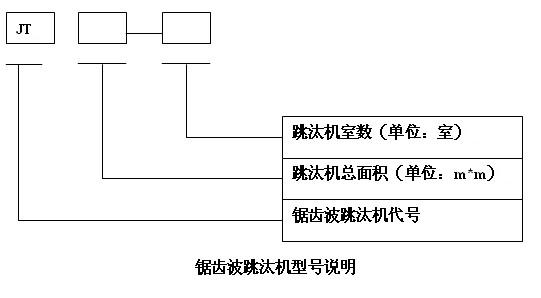

锯齿波跳汰机型号由锯齿波跳汰机代号JT，跳汰室总面积，跳汰室数目组成，其型号说明如下：
按跳汰室形状可分为矩形锯齿波跳汰机和梯形锯齿波跳汰机，其中JT2-2，JT4-2采用矩形跳汰室有利于组合使用，节省占地面积，其他型号采用梯形跳汰室。
按传动结构数目可分为单动力和双动力锯齿波跳汰机，一般型号均采用单动力，JT4-2和JT5-2可采用双动力，可分别调整跳汰室的冲程。
按排矿方式可分为筛下排矿和筛上排矿，一般型号均为筛下排矿，JT4-2和JT5-2可采用筛下和筛上排矿，筛上排矿用来分选粒度小于60mm的粗颗粒。
按给水管法兰的安装位置分为左，右两种。站在给矿端，向排矿端看，补给水管法兰在左边为左式，反之为右式。
四，技术参数
|
型号
|
JT-0.57
|
JT1-1
|
JT2-2
|
JT3-1
|
JT4-2
|
JT5-2
|
|
|---|---|---|---|---|---|---|---|
|
跳
汰
室
|
截面
形状
|
梯形
|
梯形
|
矩形
|
梯形
|
矩形
|
梯形
|
|
长×宽
(mm)
|
450～750×950
|
450～900×1500
|
1070×1070
|
960～2000×1950
|
1510×1510
|
1200～2000×3150
|
|
|
列数
|
单
|
单
|
单
|
单
|
单
|
单
|
|
|
总室数
(个)
|
1
|
1
|
2
|
1
|
2
|
2
|
|
|
单室
面积
(m2)
|
0.57
|
1
|
1.14
|
3.3
|
2.43
|
2.12(单室)
2.77(双室)
|
|
|
总面积
(m2)
|
0.57
|
1
|
2.28
|
3.3
|
4.86
|
5
|
|
|
冲程系数
|
0.57
|
0.64
|
0.45
|
1
|
0.58(单动力)
0.45(双动力)
|
0.58(单动力)
0.45(双动力)
|
|
|
最大给矿
粒度(mm)
|
6
|
5
|
10
|
<20
|
8,
筛上自动排矿<60
|
8,
筛上自动排矿<60
|
|
|
处理能力
(t/h)
|
1～2.5
|
2～3
|
4～8
|
10～15
|
12～16
|
10～20
|
|
|
耗水量
(m3/h)
|
1～2
|
2～3
|
2～4
|
3～6
|
4～8
|
5～10
|
|
|
隔
膜
|
冲程
(mm)
|
12，17，21
|
12，17，21
|
12，17，21
|
10～47
可调
|
10～30
|
15，20，25
|
|
冲次
(min-1)
|
60～156
可调
|
60～156
可调
|
60～156
可调
|
80～100
可调
|
80～120
可调
|
80～120
可调
|
|
|
电
动
机
|
型号
|
YCT
132-4B
|
YCT
100L-6
|
YCT32-4
|
YCT-4B
|
YCT
160-4B
|
YCT
200-4A
|
|
功率
(kw)
|
1.5
|
2.2
|
3
|
5.5
|
5.5
(双动力)
7.5
(单动力)
|
5.5
(双动力)
7.5
(单动力)
|
|
|
外型尺寸
(长×宽×高)mm
|
1530×780×1550
|
2060×1112×1890
|
2870×1520×1880
|
2662×2000×3030
|
4240×1990×2750
|
3940×2006×2580
|
|
|
重量(kg)
|
612
|
989
|
1637
|
3260
|
3500
|
3854
|
|
|
注：以上技术参数仅供参考，处理量和补给水量随矿石粒度，矿石性质及作业条件不同而异。
|
|||||||
五，生产应用

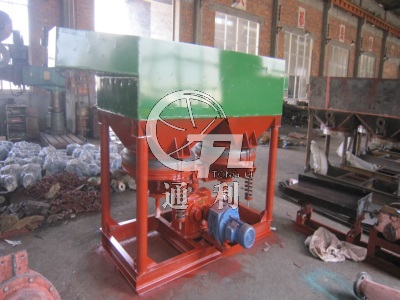

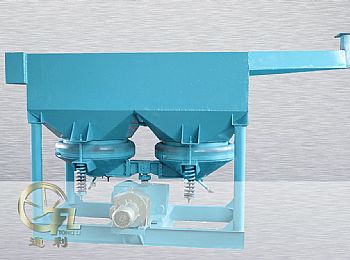

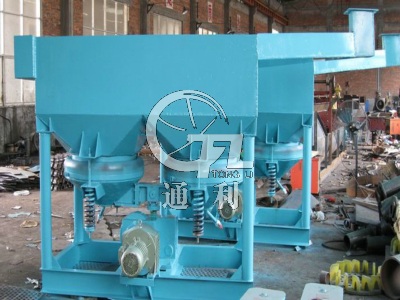

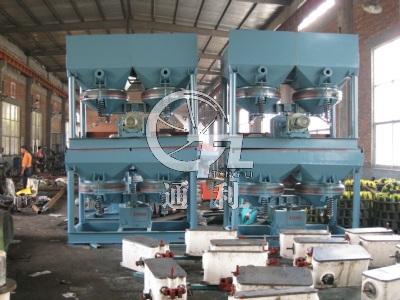

| 锯齿波跳汰机生产现场 | 锯齿波跳汰机生产现场 | 锯齿波跳汰机生产现场 |
 |
 |
 |

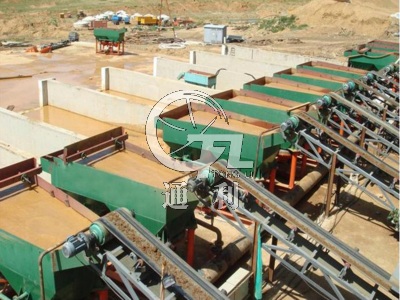

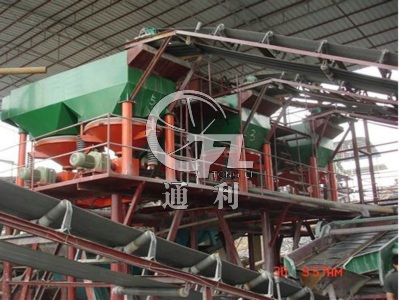

| 锯齿波跳汰机客户现场 | 锯齿波跳汰机客户现场 | 锯齿波跳汰机客户现场 |
 |
 |
 |
