云锡摇床
一，概述：
云锡摇床的全套生产图纸资料是严格按照云南锡业公司的标准图纸所生产，该种摇床广泛应用于0.02-2mm的锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿物重选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳、噪音小和使用维修方便等特点，深受广大矿山企业用户的欢迎。
云锡式床头运动的不对称性较大，且有较宽的差动性调节范围以适应不同的给料粒度和选别要求，适于在横向坡度较小时处理细粒级，特别时矿泥时使用。
二，结构和类型

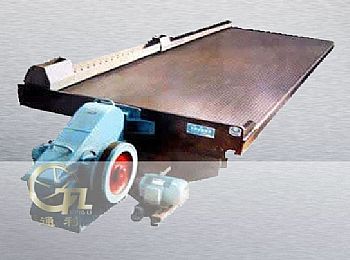

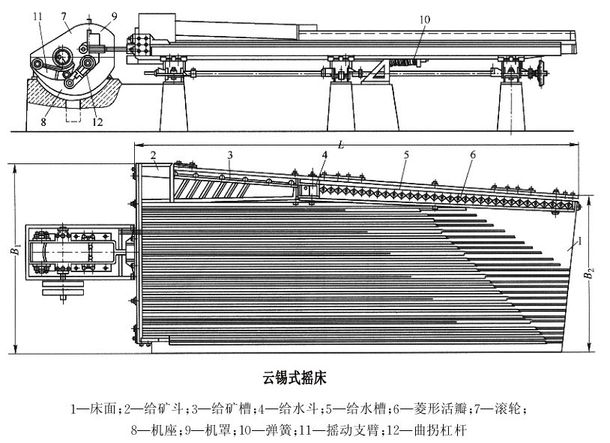

云锡摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面支撑在溜动设备上，由床头的床面挂钩连接床面，在床头的推动下使床面往复运动进行选矿。 床头系采用偏心轴带动偏心滚轮来推动摇杆支臂，例摇杆支臂叉推动联接丁头螺杆，因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承，具有噪音小转动灵活等特点。 溜动设备部分主要是用来调节选矿设备所需要坡度，利用手轮调节斜度托板，使床面产生坡度。
用户可以根据选矿粒度和浓度的不同选择适当的床面，床面的外形尺寸与6-S摇床面基本相同，不同的是床面在纵向连续有几个坡度。床面有粗砂床、细砂床面和刻槽(矿泥)床面3种。
三，技术参数
|
名称
|
规格
|
技术性能
|
||||
|---|---|---|---|---|---|---|
|
床面尺寸
|
4500×1850×1500mm
|
摇床类别
|
冲程(mm)
|
冲次(次/分)
|
总耗水量(M3/台日)
|
处理量(T/台日)
|
|
外形尺寸
|
5454×1825×1242mm
|
|||||
|
可调冲程
|
8-22mm
|
粗砂床
|
16-22
|
240-290
|
190
|
30
|
|
配用电机
|
Y90L-6 1.5千瓦
|
细砂床
|
10-16
|
300-320
|
80
|
8
|
|
总机重
|
800公斤
|
矿泥床
|
10-16
|
330-340
|
50
|
5
|
四，云锡摇床选别技术条件
|
摇床类别
|
选别技术条件
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
给矿粒度(mm)
|
给矿浓度(%)
|
给矿体积(M3/台日)
|
洗涤水量(M3/台日)
|
最小安装坡度X
|
||||
|
粗砂式
|
2-0.2
|
20-25
|
130±
|
60
|
2030/
|
|||
|
细砂式
|
0.5-0.037
|
15-20
|
50±
|
30
|
1050/
|
|||
|
矿泥式
|
0.074-0.019
|
15-20
|
30±
|
20
|
0045/
|
|||
五，生产应用

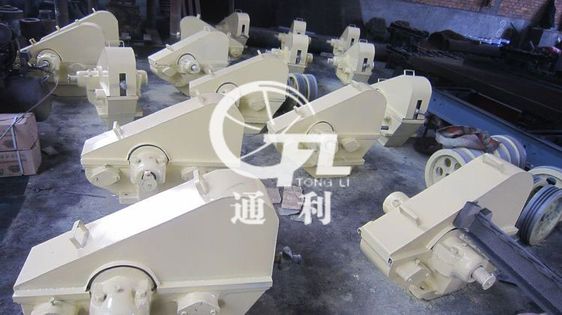

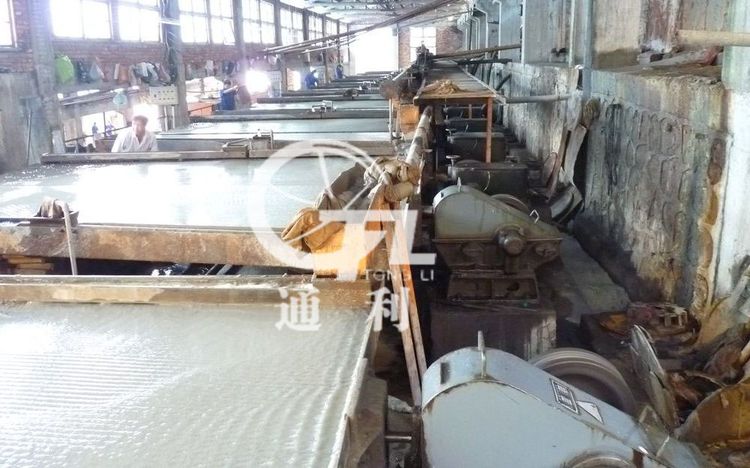

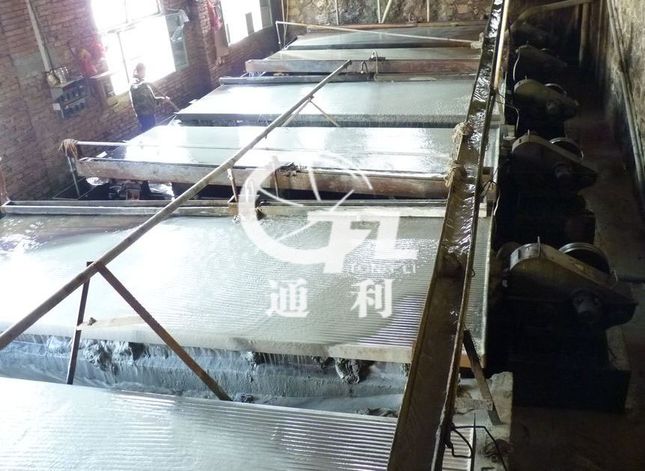

| 云锡摇床生产现场 | 云锡摇床用于钨矿粗选 | 云锡摇床用于铅锌矿 |
 |
 |
 |
